Columna (21 de Marzo del 2014)

¿Que es una columna?

• Es un elemento estructural muy utilizado en la construccion y sirve para soportar el peso de toda la estructura.
• Es de forma vertical y es muy alargada.
• Generalmente posse seccion circular, pero en ocasiones se puede apreciar columnas cuadragulares que estan adosadas a un muro.
• Tienen como tarea fundamental transmitir las cargas de las losas hacia los cimientos, la principal carga que recibe es la de compresion, pero en conjunto estructural la columna soporta esfuerzos flexionantes.

Clasificación de Columna

• Columna Aislada ---> Se encuentra separada de un muro o cualquier elemento vertical de la edificación.
• Columna Adosada ---> La que esta yuxtapuesta a un muro u otro elemento de la edificación.
• Columna Embebida ---> La que aparenta estat parcialmente incrustada en el muro u otro cuerpo de la construcción.

Fallas de la columna

• Columna Larga ---> Se le denomina hacia los elementos mas esbeltos y su falla es por pandeo.
• Columna Corta ---> Se le denomina poco esbelta y su fallas es por aplastamiento.

Secciones de las columnas

 Columna con secciones rectagulares y circulares

Varias formas de columnas


Cimbra en columnas

• 30x30 cm y de altura 2.50
• Los yugos se encuentras yuxtapuestos (cruzados) uno puesto encima de otro.
• Los pies derechos se encuentran de los lados de la cimbra a un angulo de 60°
• Los plomos sirven para nivelar la columna colocandose de cada lado.
• Las estacas sirven para que no se muevan los pies derechos y la duela.

Armado de una Zapata Aislada (16 de Marzo del 2014)

 Zapatas

¿Que son las Zapatas?

Es un tipo de cimentacion superficial que puede ser empleada razonablemente homogeneos y de resistencias a compresion medio o altas. Consisten en un ancho prisma de concreto situado bajo los pilares de un estructura, su función es transmitir las tensiones a que está sometida el resto de la estructura.

Tipos de Zapatas

Zapatas Aisladas, Corridas, Continuas (Bajo Pilares y Bajo Muros)

Zapata Aislada

Empleadas para pilares aisladas en terrenos de buena calidad.

La Zapata aislada tiene un armado y este mismo tiene tres que son:

• Parrilla
• Dado
• Castillo





Por ubicacion hay tres tipos de zapata asilada

• Centrales
• Medianeras
• Esquineras

Modelo de una Zapata Aislada

Objetivo: Tener el conocimiento de como se arma una zapata aislada y su respectivo armado.

Actividad: En parejas realizar un modelo de una zapata aislada en escala 1:5 y plantearlo en una base de 40x40cm (en escala 1:5 corresponde a 2 metros de base)

En mi caso con mi pareja el arquitecto nos asigno la zapata asilada esquinera.

Material:

• Alambre
• Alambron
• Pinzas para cortar alambre
• Madera (base)
• Ligas
• Clavos

Procedimiento:

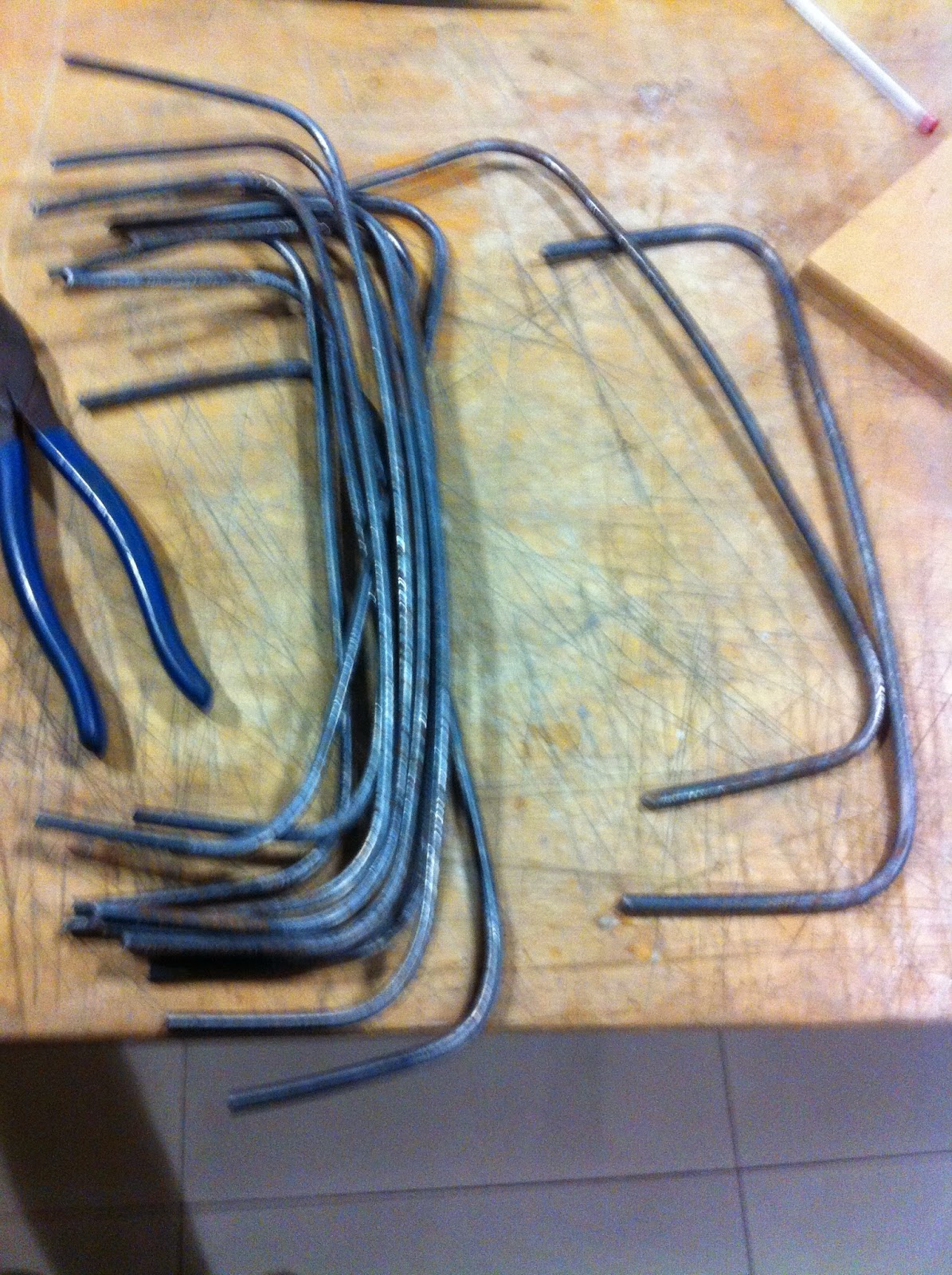

• Se corta las varillas para realizar el dado de 40x40 con altura de 1.5, al final de las varrilas se le hace un doblez llamada "Baston" para ajustarse en la parrilla, despues se hacen los estribos (anillos) para ajustarlos en las varillas.

• Una vez realizado el dado se empieze a cortar el alambron para hacer la parrilla que va localizado en la base de madera, se le da la forma de una reitucla y se empieza a amarrar. Para asegurarlo bien se utiliza las ligas con los clavos. Y se coloca el dado.

•  Por lo mismo que nos toco la zapata aislada esquinera pues solo se alargan tres varillas del dado para ajustarlas a los extremos de la parrilla. (Siempre haciendo el bastoneo).

•  Ya teniendo todo ajustado, ahora se armaran las trabes de liga que van colocados en la misma altura del dado, encajandolas en cada cara, por lo mismo que me toco una zapata aislada esquinera entonces solo se hace dos trabes de liga de 20x30.

•  Ya teniendo las trabes colocadas en el dado queda realizada la zapata aislada esquinera.

Conclusion:

Despues de tener todo un largo proceso de investigacion y aclarar dudas de las zapatas aisladas se pudo apreciar el modelo escala 1:5 dando entender el armado de este mismo. Saber la funcion que da cada parte del armado y como esta constituido. En el dado y las trabes de liga no hubo problema acerca del armado puesto que anteriormente habia realizado castillos en el modelo anterior del semestre pasado pero en la parrila estuvo dificil plantearlo puesto que no utilizamos bien el material para llevarlo acabo.
